Tại sao các đinh tán Carbon Carbon lại trở thành giải pháp buộc chặt được ưu tiên cho các ứng dụng nhiệt độ cực cao

Nghiên cứu Carbon Carbonđược thiết kế cho các ứng dụng buộc chặt trong đó các ốc vít bằng kim loại hoặc than chì thông thường phải vật lộn với nhiệt độ cực cao, chu kỳ nhiệt và kiểm soát ô nhiễm.JUN TENGsản xuất các đinh tán bằng hỗn hợp cacbon-cacbon cho lò quang điện, thiết bị bán dẫn, hệ thống xử lý nhiệt chân không và các ứng dụng trường nhiệt đòi hỏi khắt khe khác, cung cấp khả năng gia công chính xác, kích thước tùy chỉnh và hiệu suất ổn định trong môi trường trơ ​​lên ​​đến 2200°C.

Khi thiết bị nhiệt độ cao hoạt động trong điều kiện chân không hoặc khí trơ, hệ thống buộc chặt có thể ảnh hưởng trực tiếp đến độ ổn định của trường nhiệt, sự liên kết của các bộ phận, tần suất bảo trì và độ tin cậy trong sản xuất. Các đinh tán bằng hỗn hợp cacbon-cacbon kết hợp ma trận cacbon nhẹ với cốt sợi cacbon liên tục, cung cấp giải pháp thay thế hữu ích cho ốc vít kim loại thông thường.

Các đinh tán carbon JUN TENG được sản xuất thông qua dệt phôi sợi carbon 3D, ngâm tẩm và cacbon hóa lặp đi lặp lại, đồ họa hóa ở nhiệt độ cao và gia công CNC chính xác. Có sẵn với đường kính ren M3-M30 và chiều dài 10-600 mm, chúng có thể được cung cấp ở dạng toàn ren, ren một phần, bậc và các cấu hình tùy chỉnh khác.

Mục lục

1. Nghiên cứu Carbon Carbon là gì?
2. Tại sao chúng thích hợp cho các ứng dụng nhiệt độ cao?
3. Người mua có thể mong đợi hiệu suất kỹ thuật nào?
4. Ưu điểm chính là gì?
5. Các đinh tán Carbon Carbon được sử dụng ở đâu?
6. Các đinh tán Carbon Carbon được sản xuất như thế nào?
7. Bạn nên chọn đinh tán phù hợp như thế nào?
8. Chúng nên được cài đặt và bảo trì như thế nào?
9. Câu hỏi thường gặp
10. Phần kết luận

Nghiên cứu Carbon Carbon là gì?

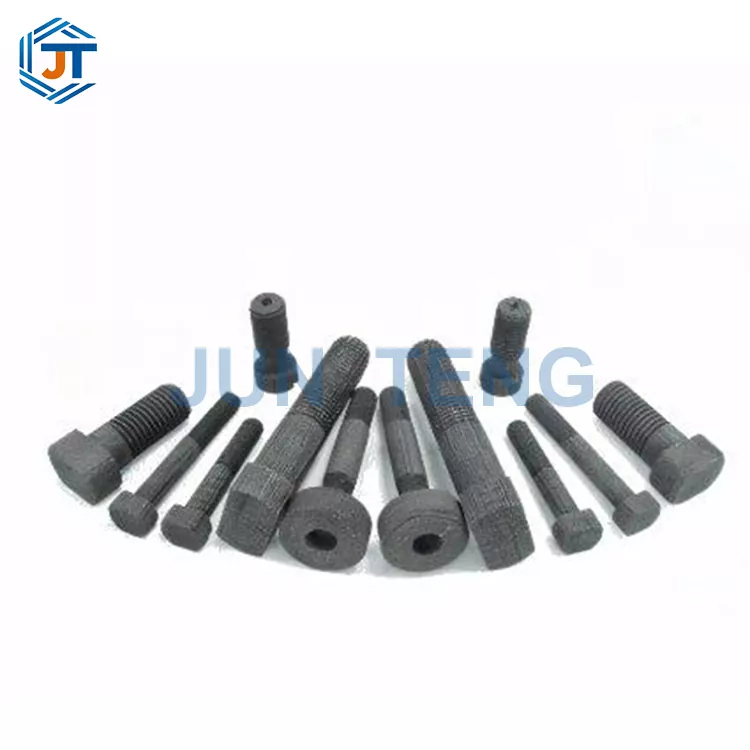

Đinh tán Carbon Carbon là bộ phận buộc chặt thanh dài được sản xuất từ ​​vật liệu composite carbon-carbon, thường được gọi là composite C/C. Thay vì dựa vào thép thông thường, thép không gỉ hoặc molypden, các ốc vít này sử dụng ma trận carbon được gia cố bằng sợi carbon để đạt được sự kết hợp giữa trọng lượng thấp, độ ổn định nhiệt và hiệu suất ở nhiệt độ cao.

Cấu trúc của chúng khiến chúng đặc biệt có giá trị đối với các thiết bị trong đó nhiễm bẩn kim loại, giãn nở nhiệt không khớp hoặc biến dạng dây buộc có thể ảnh hưởng đến chất lượng sản xuất. Một sợi ren được gia công chính xác cho phép đinh tán kết nối các bộ phận lớn bằng than chì hoặc cacbon một cách an toàn khi được ghép nối với các đai ốc và vòng đệm tương thích.

Đối với người mua khi đánh giá Đinh tán Carbon Carbon từ JUN TENG, điều quan trọng cần cân nhắc không chỉ đơn giản là khả năng chịu nhiệt độ tối đa. Tính toàn vẹn của ren, độ chính xác về kích thước, độ giãn nở nhiệt, độ tinh khiết của vật liệu, khả năng chống sốc nhiệt và khả năng tương thích với trường nhiệt xung quanh đều quan trọng như nhau.

Tại sao chúng thích hợp cho các ứng dụng nhiệt độ cao?

Các ốc vít được sử dụng bên trong thiết bị xử lý nhiệt phải trải qua quá trình gia nhiệt và làm mát lặp đi lặp lại, chịu tải cơ học và tiếp xúc với chân không hoặc khí trơ. Các vật liệu thông thường có thể làm mềm, rão, oxy hóa hoặc tạo ra các tạp chất không mong muốn khi nhiệt độ tăng.

Các đinh tán bằng hỗn hợp cacbon-cacbon giải quyết một số thách thức này. JUN TENG chỉ định nhiệt độ làm việc tối đa khoảng 2200°C trong môi trường trơ, trong khi hệ số giãn nở nhiệt của vật liệu được liên kết chặt chẽ với than chì và các thành phần trường nhiệt gốc cacbon khác.

Khả năng tương thích này giúp giảm sự thay đổi kích thước trong quá trình sưởi ấm và làm mát. Việc duy trì sự gắn kết ren tương đối ổn định cũng có thể giúp giảm thiểu tình trạng lỏng lẻo và dịch chuyển của các bộ phận được kết nối trong các chu kỳ nhiệt lặp đi lặp lại.

Người mua có thể mong đợi hiệu suất kỹ thuật nào?

Việc lựa chọn vật liệu phải dựa trên hiệu suất có thể đo lường được thay vì chỉ dựa trên các yêu cầu về nhiệt độ. Sự so sánh sau đây nêu bật một số đặc tính kỹ thuật được cung cấp cho Đinh tán Carbon JUN TENG.

Hiệu suất thực tế phụ thuộc vào môi trường vận hành, cấu hình nhiệt độ, tải trọng cơ học, hình học, điều kiện bề mặt và cách lắp đặt. Vì vậy, việc đánh giá kỹ thuật phải luôn xem xét môi trường vận hành hoàn chỉnh.

Ưu điểm chính là gì?

1. Độ ổn định nhiệt độ cao tuyệt vời

Cấu trúc hỗn hợp cacbon-cacbon có thể duy trì hiệu suất buộc chặt ở nhiệt độ mà nhiều loại ốc vít thông thường bắt đầu bị dão hoặc mềm. Điều này làm cho các đinh tán C/C đặc biệt thích hợp với các thiết bị chân không và khí trơ ở nhiệt độ cao.

2. Độ giãn nở nhiệt thấp

Hệ số giãn nở nhiệt tương đối thấp giúp Carbon Carbon Studs hoạt động hiệu quả với các thành phần than chì và carbon-carbon. Giảm độ giãn nở vi sai có thể giúp duy trì sự gắn kết của ren và định vị thành phần trong quá trình luân nhiệt.

3. Độ tinh khiết của vật liệu cao

Đối với sản xuất quang điện và chất bán dẫn, việc kiểm soát ô nhiễm là rất quan trọng. Giải pháp buộc chặt dựa trên carbon có độ tinh khiết cao có thể làm giảm mối lo ngại liên quan đến sự kết tủa kim loại nặng từ ốc vít kim loại trong môi trường nhiệt độ cao.

4. Kết cấu nhẹ

Với mật độ được báo cáo là 1,64-1,73 g/cm³, đinh tán bằng hỗn hợp cacbon-cacbon nhẹ hơn đáng kể so với molypden và nhiều chất thay thế kim loại thông thường. Trọng lượng thành phần thấp hơn có thể hữu ích khi thiết kế các tổ hợp trường nhiệt lớn.

5. Tùy chỉnh linh hoạt

• Tùy chọn đường kính ren M3-M30
• Phạm vi chiều dài tiêu chuẩn 10-600 mm
• Cấu hình toàn luồng và một phần luồng
• Thiết kế từng bước và mở rộng
• Kích thước tùy chỉnh dựa trên bản vẽ kỹ thuật
• Lớp phủ chống oxy hóa SiC tùy chọn cho các ứng dụng phù hợp

Các đinh tán Carbon Carbon được sử dụng ở đâu?

Sự kết hợp giữa độ ổn định nhiệt, độ giãn nở thấp, mật độ thấp và thành phần có độ tinh khiết cao làm cho Carbon Carbon Studs phù hợp cho một số ứng dụng công nghiệp.

• Sản xuất quang điện:Được sử dụng để kết nối các giá đỡ than chì, tấm cách nhiệt, cấu trúc trường nhiệt và các bộ phận khác bên trong lò nung tinh thể và lò luyện phôi.
• Thiết bị bán dẫn:Thích hợp để buộc chặt các thành phần than chì bên trong hệ thống CVD, lò khuếch tán chân không và thiết bị ủ có độ tinh khiết cao.
• Xử lý nhiệt chân không:Được sử dụng trong các lò thiêu kết, cacbon hóa và than chì hóa, nơi các ốc vít kim loại thông thường có thể bị biến dạng nhiệt.
• Nghiên cứu hàng không vũ trụ:Áp dụng cho thiết bị kiểm tra nhiệt độ cao, hệ thống mô phỏng nhiệt và đồ đạc trong phòng thí nghiệm chuyên dụng.

Trong các tổ hợp trường nhiệt đòi hỏi khắt khe, Đinh tán Carbon Carbon thường được sử dụng cùng với vòng đệm carbon-carbon tương thích và đai ốc carbon-carbon để tạo ra một hệ thống buộc nhiệt độ cao hoàn chỉnh.

Các đinh tán Carbon Carbon được sản xuất như thế nào?

Quá trình sản xuất ảnh hưởng trực tiếp đến các tính chất cơ và nhiệt của dây buộc C/C. JUN TENG sử dụng quy trình sản xuất tích hợp được thiết kế để kiểm soát vật liệu từ khâu chuẩn bị phôi cho đến gia công cuối cùng.

1. Dệt phôi 3D:Sợi carbon liên tục được dệt thành dạng phôi ba chiều để tạo nên tính liên tục của sợi.
2. Sự ngâm tẩm:Việc ngâm tẩm chân không và áp suất cao lặp đi lặp lại giúp lấp đầy các lỗ chân lông bên trong và cải thiện mật độ của phôi.
3. Cacbon hóa:Hệ thống sưởi có kiểm soát sẽ chuyển đổi ma trận thành cấu trúc carbon.
4. Than chì hóa ở nhiệt độ cao:Xử lý ở nhiệt độ lên tới khoảng 2800°C giúp làm sạch và ổn định vật liệu.
5. Gia công CNC chính xác:Thiết bị CNC năm trục và các công cụ kim cương chuyên dụng được sử dụng để tạo thành các biên dạng ren chính xác.
6. Kiểm tra và hoàn thiện:Các đinh tán hoàn thiện sẽ được kiểm tra kích thước và hình thức bên ngoài, với lớp phủ SiC tùy chọn khi ứng dụng yêu cầu.

Quy trình tích hợp này cung cấp khả năng kiểm soát tốt hơn về tính nhất quán của vật liệu, độ chính xác của chỉ và khả năng truy xuất nguồn gốc trên các lô sản xuất.

Bạn nên chọn đinh tán phù hợp như thế nào?

Việc chọn đúng Carbon Carbon Stud đòi hỏi nhiều điều hơn là việc chọn đường kính ren. Người mua nên đánh giá điều kiện hoạt động hoàn chỉnh trước khi đặt hàng.

• Nhiệt độ hoạt động:Xác nhận nhiệt độ liên tục tối đa và nhiệt độ cao nhất.
• Bầu không khí:Xác định xem ứng dụng có sử dụng môi trường chân không, nitơ, argon hay môi trường được kiểm soát khác hay không.
• Thông số chủ đề:Chọn cấu hình đường kính, bước ren và ren chính xác.
• Chiều dài tổng thể:Xem xét độ dày thành phần, độ sâu tiếp xúc, vòng đệm, đai ốc và độ hở cần thiết.
• Chu kỳ nhiệt:Đánh giá tần suất thiết bị di chuyển giữa nhiệt độ thấp và cao.
• Yêu cầu về độ tinh khiết:Các ứng dụng bán dẫn và quang điện có thể yêu cầu kiểm soát chặt chẽ tro và tạp chất kim loại.
• Bảo vệ chống oxy hóa:Đối với các ứng dụng nhiệt độ cao thích hợp liên quan đến oxy, hãy thảo luận về các yêu cầu về lớp phủ SiC với nhà sản xuất.

Chúng nên được cài đặt và bảo trì như thế nào?

Mặc dù vật liệu composite cacbon-cacbon có đặc tính nhiệt độ cao tuyệt vời nhưng chúng cần được xử lý cẩn thận vì vật liệu này có thể giòn so với kim loại dẻo.

1. Làm sạch các ren và loại bỏ bụi hoặc các hạt lạ trước khi lắp đặt.
2. Sử dụng chất bôi trơn than chì có độ tinh khiết cao phù hợp khi được khuyến nghị cho ứng dụng.
3. Áp dụng mô-men xoắn dần dần và đều bằng cờ lê mô-men xoắn thích hợp.
4. Tránh các dụng cụ tác động bằng khí nén có thể tạo ra tải cục bộ quá mức.
5. Đối với nhiều điểm buộc chặt, hãy siết chặt các bộ phận một cách đối xứng để phân bổ tải trọng.
6. Bảo quản các đinh tán không sử dụng trong môi trường khô ráo và thông thoáng.
7. Kiểm tra ren trước khi sử dụng lại, đặc biệt sau khi lắp ráp và tháo rời nhiều lần.

Các thành phần cacbon-cacbon không tráng phủ thường được thiết kế cho môi trường trơ ​​hoặc chân không được kiểm soát. Đối với các điều kiện nhiệt độ cao có chứa oxy, cần đánh giá khả năng chống oxy hóa dành riêng cho ứng dụng với nhà cung cấp.

Những câu hỏi thường gặp về đinh tán carbon carbon

Câu hỏi 1: Sự khác biệt giữa Đinh tán Carbon Carbon và đinh tán than chì là gì?

Các đinh tán carbon-carbon sử dụng cấu trúc hỗn hợp được gia cố bằng sợi carbon, trong khi các đinh tán than chì thông thường thường được làm từ than chì số lượng lớn. Cấu trúc được gia cố có thể cải thiện độ bền, khả năng chống sốc nhiệt và độ bền cho các ứng dụng buộc chặt đòi hỏi khắt khe.

Câu 2: Các đinh tán carbon JUN TENG có thể cung cấp những kích thước nào?

JUN TENG cung cấp đường kính ren từ M3 đến M30 và chiều dài từ 10 mm đến 600 mm, với các cấu hình toàn ren, ren một phần, bậc và tùy chỉnh có sẵn theo yêu cầu ứng dụng.

Câu 3: Các đinh tán Carbon Carbon có thể được tùy chỉnh không?

Đúng. Kích thước tùy chỉnh, cấu hình ren, độ dài, thiết kế từng bước và hình dạng đặc biệt khác có thể được sản xuất theo bản vẽ kỹ thuật và yêu cầu ứng dụng.

Câu hỏi 4: Những đinh tán này có thể được sử dụng với đai ốc và vòng đệm từ các nhà cung cấp khác không?

Có thể mua riêng, nhưng sử dụng đai ốc và vòng đệm cacbon-cacbon tương thích với dung sai ren phối hợp có thể cải thiện khả năng tương thích của cụm và độ ổn định khi buộc chặt tổng thể.

Câu hỏi 5: Đinh tán Carbon Carbon có thể được sử dụng trong không khí ở nhiệt độ cao không?

Các đinh tán C/C không tráng phủ chủ yếu dành cho môi trường chân không và trơ. Nếu ứng dụng liên quan đến điều kiện oxy hóa ở nhiệt độ cao thì nên đánh giá lớp phủ chống oxy hóa và chiến lược vận hành thích hợp với nhà sản xuất.

Phần kết luận

Khi thiết bị xử lý nhiệt ngày càng đòi hỏi khắt khe hơn, các bộ phận buộc chặt phải cung cấp nhiều hơn kết nối cơ học cơ bản.Nghiên cứu Carbon Carboncung cấp sự kết hợp giữa độ ổn định ở nhiệt độ cao, độ giãn nở nhiệt thấp, cấu trúc nhẹ, độ tinh khiết cao, khả năng chống sốc nhiệt và tùy chỉnh linh hoạt khiến chúng đặc biệt hấp dẫn đối với các ứng dụng quang điện, bán dẫn, lò chân không, xử lý nhiệt và các ứng dụng trong phòng thí nghiệm tiên tiến.

Với quy trình sản xuất tích hợp, gia công CNC chính xác, thông số kỹ thuật tùy chỉnh cũng như hỗ trợ đai ốc và vòng đệm C/C, JUN TENG có thể cung cấp các giải pháp buộc chặt hoàn chỉnh cho các cụm lắp ráp trường nhiệt có yêu cầu cao. Nếu bạn đang chọn ốc vít nhiệt độ cao cho hệ thống mới hoặc thay thế các đinh tán kim loại thông thường,liên hệ với chúng tôiđể thảo luận về nhiệt độ, không khí, kích thước, yêu cầu về ren và giải pháp Carbon Carbon Stud tùy chỉnh của bạn.
